การออกแบบวงแหวนสลิปสลิปหลายช่องแบบหลายช่องนี้ส่วนใหญ่ใช้ในแพลตฟอร์มการหมุน 360 องศาและระบบเรดาร์ . โครงสร้างขนาดกะทัดรัดของมันรวมสาย 76 สายเข้ากับหน้าสัมผัสทองคำเพื่อให้มั่นใจว่าการส่งสัญญาณสัญญาณและการใช้งาน {.} สภาพแวดล้อมเช่นแอปพลิเคชันทางทะเลและการประชุมเชิงปฏิบัติการอุตสาหกรรม .}
คุณสมบัติ
การส่งที่มีประสิทธิภาพ
การออกแบบขนาดกะทัดรัดของสลิปสลิปแคปซูลหลายช่องใช้แปรงทองคำและเงินและแหวนนำไฟฟ้าชุบเงิน . วัสดุที่มีความเป็นสื่อนำไฟฟ้าเหล่านี้สามารถเพิ่มความเร็วในการส่งข้อมูลและลดการสูญเสียสัญญาณ .}
ติดตั้งง่าย
มันเป็นแหวนสลิปขนาดเล็กที่สามารถติดตั้งในพื้นที่ขนาดเล็กของอุปกรณ์เช่นระบบตรวจสอบหรือเครื่องสแกน CT ที่มีขนาดกะทัดรัด .}
เสียงรบกวนต่ำ
เราควบคุมขนาดและพื้นผิวเรียบของส่วนประกอบแหวนสลิปอย่างเคร่งครัด . วงแหวนและแปรงพอดีแน่นและราบรื่นลดการสั่นสะเทือนและเสียงรบกวนแรงเสียดทานที่เกิดจากความพอดีที่ไม่เหมาะสม .}

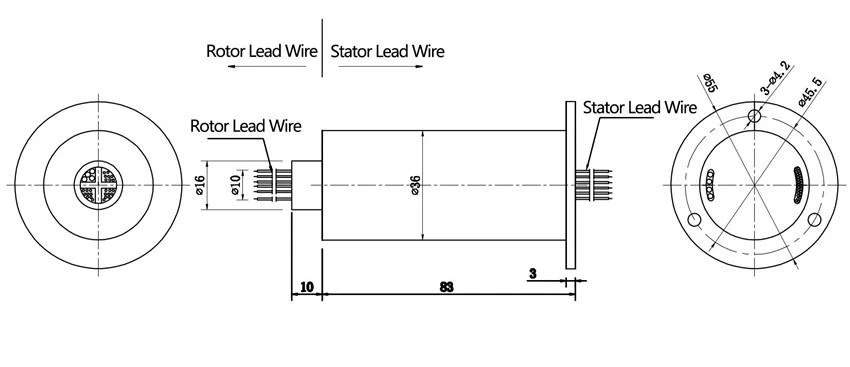

การวาดภาพ
พารามิเตอร์
เครื่องกล:
|
ความเร็วในการทำงาน |
500 รอบต่อนาที (โดยทั่วไป) |
|
ความเร็ว จำกัด |
800 รอบต่อนาที |
|
อุณหภูมิการทำงาน |
-40 องศา ~ +100 องศา |
|
วัสดุติดต่อ |
ทองเป็นทองคำ |
|
การแบก |
ลูกปืนเหล็ก |
|
เกรด IP |
IP 54, IP56, IP65 หรือสูงกว่า |
ไฟฟ้า:
|
วงจร |
25-56 |
|
ปัจจุบัน |
2a หรือแหวนรวมกันเป็นกระแสที่สูงขึ้น |
|
แรงดันไฟฟ้า |
มากกว่าหรือเท่ากับ 240V |
|
ความแข็งแรงของอิเล็กทริก |
500V@50Hz ระหว่างแต่ละวงจร |
|
ความต้านทานฉนวน |
500mΩ@ 500VDC |
|
เสียงไฟฟ้า |
น้อยกว่าหรือเท่ากับ7mΩ |
|
ขนาดลวดตะกั่ว |
28AWG, UL, Color Teflon, Silver หรือ Tin Plated |
|
ความยาวลวดตะกั่ว |
300 มม. |
|
คนอื่น |
เข้ากันได้กับสัญญาณวิดีโอ RS485/232, Ethernet |
แอปพลิเคชันหลัก
